Définitions clés
Biens matériels
Les biens matériels sont des objets physiques qui peuvent être modélisés comme des solides indéformables dans l'étude des systèmes mécaniques.

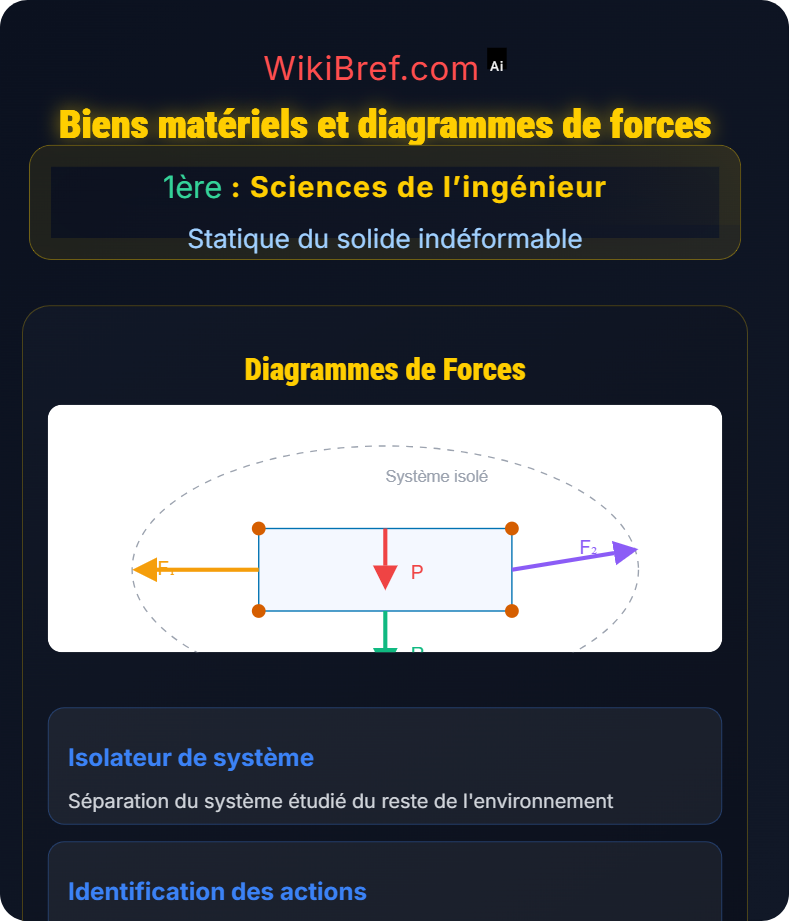

Diagramme de forces
Représentation graphique des forces s'exerçant sur un solide ou un système de solides.
\( \vec{F}_{A \to B} \)
Force exercée par A sur B
Exemple :
Bloc posé sur une table → Poids vers le bas, réaction normale vers le haut
Types de forces :
⚖️ Poids (gravité)
🔗 Tension d'un câble
🧱 Réaction d'appui
💨 Frottement
🔗 Tension d'un câble
🧱 Réaction d'appui
💨 Frottement
Lois fondamentales
Principe fondamental de la statique
Action-réaction (3ème loi de Newton)
Équilibre : Σ forces = 0
Σ moments = 0
Formules importantes
\( \sum \vec{F}_{ext} = \vec{0} \)
Équilibre des forces
\( \sum \vec{M}_O = \vec{0} \)
Équilibre des moments
Poids
\( \vec{P} = m \cdot \vec{g} \)
Méthodes & Conseils
Isoler le solide étudié
Lister toutes les forces extérieures
Représenter les forces avec leur point d'application
Respecter les directions et sens des forces
Appliquer les équations d'équilibre
Règles essentielles
Règle 1 :
Une force de contact a une direction perpendiculaire à la surface d'appui
Règle 2 :
La tension d'un câble est toujours dirigée selon le câble
Règle 3 :
Le poids est appliqué au centre de gravité, dirigé vers le bas
Exemples détaillés
Exemple 1 : Bloc en équilibre
Bloc de masse m = 5kg sur une table horizontale.
Forces :
- Poids : P = mg = 5×9.81 = 49.05N vers le bas
- Réaction normale : R = 49.05N vers le haut
Équilibre : R - P = 0
Forces :
- Poids : P = mg = 5×9.81 = 49.05N vers le bas
- Réaction normale : R = 49.05N vers le haut
Équilibre : R - P = 0
Exemple 2 : Système à deux corps
Deux blocs A et B reliés par un câble.
Analyser chaque corps séparément.
Appliquer les lois de Newton à chaque système isolé.
Analyser chaque corps séparément.
Appliquer les lois de Newton à chaque système isolé.
Erreurs fréquentes
Erreur 1 :
Oublier certaines forces dans le diagramme
Erreur 2 :
Inverser le sens des forces
Erreur 3 :
Ne pas respecter les directions des forces
