Sciences de l'ingénieur1ère

Simulations et essais
Exercices corrigés

Maîtrisez les simulations et essais : modélisation, validation, tests expérimentaux, et analyse de circuits électroniques grâce à ces 5 exercices détaillés.

Concepts & Exercices
\(V_{erreur} = |V_{simulé} - V_{mesuré}|\)
Erreur de simulation
Tolérance relative
\(Tol = \frac{|V_{mes} - V_{theo}|}{V_{theo}} \times 100\%\)
Écart en %
Coefficient de corrélation
\(r = \frac{\sum(x_i - \bar{x})(y_i - \bar{y})}{\sqrt{\sum(x_i - \bar{x})^2 \sum(y_i - \bar{y})^2}}\)
Similarité
Incertitude
\(u = \frac{\sigma}{\sqrt{n}}\)
Précision
⚡
Simulation numérique : Modélisation informatique d'un système
⚡
Essai expérimental : Validation sur un prototype réel
⚡
Validation : Comparaison entre simulation et mesure
⚡
Calibration : Ajustement des paramètres pour réduire les erreurs
Exercice 1
Comparer les résultats de simulation et de mesure d'une tension de sortie dans un montage amplificateur
Exercice 2
Calculer la tolérance entre la valeur simulée (10.2V) et la valeur mesurée (10.0V)
Exercice 3
Analyser les incertitudes de mesure dans un ensemble de 5 mesures d'une tension
Exercice 4
Corréler les données de simulation et de mesure d'un filtre passe-bas
Exercice 5
Valider un modèle de diode en comparant la caractéristique simulée et mesurée
Corrigé : Exercices 1 à 3
1 Comparaison simulation/mesure
Définition :

Comparaison simulation/mesure : Processus consistant à comparer les résultats obtenus par simulation numérique avec les résultats expérimentaux pour valider un modèle.

Méthode de validation :
  1. Effectuer la simulation du circuit
  2. Réaliser le montage expérimental
  3. Prendre les mesures
  4. Comparer les résultats
  5. Calculer l'erreur ou la tolérance
Simulation
→
V_sim = 4.8V
→
Mesure
Simulation
V_sim = 4.8V
Mesure
V_mes = 4.7V
Erreur
E = 0.1V
Étape 1 : Simulation du circuit

On obtient V_sim = 4.8V

Étape 2 : Mesure expérimentale

On mesure V_mes = 4.7V

Étape 3 : Calcul de l'erreur absolue

E = |V_sim - V_mes| = |4.8V - 4.7V| = 0.1V

Étape 4 : Calcul de l'erreur relative

Er_rel = (0.1V / 4.8V) × 100% ≈ 2.1%

Erreur = 0.1V (2.1%)
Réponse finale :

L'erreur entre simulation et mesure est de 0.1V soit 2.1%, ce qui indique une bonne concordance

Règles appliquées :

• Erreur absolue : E = |V_sim - V_mes|

• Erreur relative : E_rel = (E / V_ref) × 100%

• Validité : Erreur < 5% → modèle valide

2 Calcul de tolérance
Définition :

Tolérance : Écart relatif entre une valeur mesurée et une valeur de référence (théorique ou simulée), exprimée en pourcentage.

V_theo = 10.2V
→
V_mes = 10.0V
→
Tol = ?
Données
V_theo=10.2V, V_mes=10.0V
Formule
Tol = |V_mes-V_theo|/V_theo × 100%
Calcul
Tol ≈ 1.96%
Étape 1 : Identification des valeurs

V_theo = 10.2V (valeur simulée/théorique), V_mes = 10.0V (valeur mesurée)

Étape 2 : Application de la formule

Tol = |V_mes - V_theo| / V_theo × 100%

Tol = |10.0V - 10.2V| / 10.2V × 100%

Étape 3 : Calcul de la différence

|10.0V - 10.2V| = 0.2V

Étape 4 : Calcul de la tolérance

Tol = 0.2V / 10.2V × 100% ≈ 1.96%

Tol ≈ 1.96%
Réponse finale :

La tolérance entre la valeur simulée et la valeur mesurée est de 1.96%

Règles appliquées :

• Tolérance : Tol = |V_mes - V_theo| / V_theo × 100%

• Interprétation : Tolérance < 5% → bon accord

• Précision : Plus la tolérance est faible, meilleure est la validation

3 Incertitude de mesure
Définition :

Incertitude : Estimation du domaine de valeurs dans lequel se trouve la valeur vraie d'une grandeur mesurée. L'incertitude-type est donnée par : \(u = \frac{\sigma}{\sqrt{n}}\)

Mesures: [5.1, 5.0, 5.2, 4.9, 5.0]
→
Moyenne = 5.04V
→
u = ?
Mesures
[5.1, 5.0, 5.2, 4.9, 5.0]
Moyenne
5.04V
Écart-type
σ ≈ 0.11V
Étape 1 : Calcul de la moyenne

x̄ = (5.1 + 5.0 + 5.2 + 4.9 + 5.0) / 5 = 25.2 / 5 = 5.04V

Étape 2 : Calcul de la variance

s² = [(5.1-5.04)² + (5.0-5.04)² + (5.2-5.04)² + (4.9-5.04)² + (5.0-5.04)²] / (5-1)

s² = [0.0036 + 0.0016 + 0.0256 + 0.0196 + 0.0016] / 4 = 0.052 / 4 = 0.013

Étape 3 : Calcul de l'écart-type

σ = √s² = √0.013 ≈ 0.114V

Étape 4 : Calcul de l'incertitude-type

u = σ / √n = 0.114 / √5 ≈ 0.114 / 2.236 ≈ 0.051V

u ≈ 0.051V
Réponse finale :

L'incertitude de mesure est de 0.051V, ce qui indique une bonne précision des mesures

Règles appliquées :

• Incertitude-type : u = σ / √n

• Écart-type : σ = √[Σ(xi - x̄)² / (n-1)]

• Précision : Moins d'incertitude = plus de fiabilité

Corrigé : Exercices 4 à 5
4 Corrélation simulation/mesure
Définition :

Corrélation : Mesure de la similarité entre deux ensembles de données. Le coefficient de corrélation linéaire est : \(r = \frac{\sum(x_i - \bar{x})(y_i - \bar{y})}{\sqrt{\sum(x_i - \bar{x})^2 \sum(y_i - \bar{y})^2}}\)

Simulation: [1.0, 2.0, 3.0, 4.0]
→
Mesure: [1.1, 1.9, 3.1, 4.0]
→
r = ?
Simulation
[1.0, 2.0, 3.0, 4.0]
Mesure
[1.1, 1.9, 3.1, 4.0]
Corrélation
r ≈ 0.998
Étape 1 : Calcul des moyennes

x̄ = (1.0 + 2.0 + 3.0 + 4.0) / 4 = 2.5

ȳ = (1.1 + 1.9 + 3.1 + 4.0) / 4 = 2.525

Étape 2 : Calcul des écarts

(x₁ - x̄) = -1.5, (x₂ - x̄) = -0.5, (x₃ - x̄) = 0.5, (x₄ - x̄) = 1.5

(y₁ - ȳ) = -1.425, (y₂ - ȳ) = -0.625, (y₃ - ȳ) = 0.575, (y₄ - ȳ) = 1.475

Étape 3 : Calcul du numérateur

∑(xi - x̄)(yi - ȳ) = (-1.5)(-1.425) + (-0.5)(-0.625) + (0.5)(0.575) + (1.5)(1.475)

= 2.1375 + 0.3125 + 0.2875 + 2.2125 = 4.95

Étape 4 : Calcul des dénominateurs

∑(xi - x̄)² = (-1.5)² + (-0.5)² + (0.5)² + (1.5)² = 2.25 + 0.25 + 0.25 + 2.25 = 5

∑(yi - ȳ)² = (-1.425)² + (-0.625)² + (0.575)² + (1.475)² = 2.0306 + 0.3906 + 0.3306 + 2.1756 = 4.9274

Étape 5 : Calcul final du coefficient

r = 4.95 / √(5 × 4.9274) = 4.95 / √24.637 ≈ 4.95 / 4.964 ≈ 0.997

r ≈ 0.997 (très bonne corrélation)
Réponse finale :

Le coefficient de corrélation est de 0.997, ce qui indique une excellente corrélation entre simulation et mesure

Règles appliquées :

• Corrélation : r ∈ [-1, 1], |r| proche de 1 = forte corrélation

• Validation : r > 0.9 → bonne validation du modèle

• Linéarité : Mesure la relation linéaire entre deux variables

5 Validation modèle diode
Définition :

Validation de modèle : Processus de comparaison entre les caractéristiques simulées et mesurées d'un composant pour évaluer la pertinence du modèle utilisé.

I_sim = I_s(e^(qV/kT) - 1)
→
I_mes
→
Validation
Modèle
I = I_s(e^(qV/kT) - 1)
Mesure
Points expérimentaux
Validation
r² > 0.95
Étape 1 : Modélisation de la diode

Équation d'Ebers-Moll : I = I_s(e^(qV/kT) - 1)

Étape 2 : Simulation de la caractéristique

Pour différentes valeurs de V, calculer I simulé

Étape 3 : Mesure expérimentale

Tracer la caractéristique I = f(V) expérimentalement

Étape 4 : Comparaison des courbes

Superposition des courbes simulée et mesurée

Étape 5 : Calcul du coefficient de détermination

r² = 1 - (SSE/SST) où SSE = somme des carrés des résidus, SST = somme totale des carrés

r² > 0.95 (modèle validé)
Réponse finale :

Le modèle de diode est validé si le coefficient de détermination r² est supérieur à 0.95

Règles appliquées :

• Modèle physique : Basé sur les propriétés physiques du composant

• Validation : Comparaison des caractéristiques

• Fiabilité : r² > 0.95 → modèle fiable

Cours bien détaillé
\(V_{erreur} = |V_{simulé} - V_{mesuré}|, \quad r = \frac{\sum(x_i - \bar{x})(y_i - \bar{y})}{\sqrt{\sum(x_i - \bar{x})^2 \sum(y_i - \bar{y})^2}}\)
Formules de validation
🎯
Simulation : Outil pour prédire le comportement d'un système avant fabrication.
⚡
Essai expérimental : Validation du comportement réel d'un prototype.
🛡️
Validation : Processus de comparaison entre simulation et réalité.
🔥
Calibration : Ajustement des paramètres pour améliorer la précision.
💡
Conseil : Toujours comparer simulation et mesure pour valider un modèle
🔍
Attention : Les tolérances des composants affectent les résultats
⚡
Astuce : Répéter les mesures pour réduire l'incertitude
📋
Méthode : Documenter systématiquement les résultats
✅
Vérification : Utiliser plusieurs critères de validation
Méthodes de validation :
  • Erreur absolue : |V_sim - V_mes|
  • Erreur relative : (|V_sim - V_mes| / V_ref) × 100%
  • Corrélation linéaire : Coefficient r
  • Coefficient de détermination : r²
Règles importantes :
  • La simulation est un outil de conception mais doit être validée
  • Les erreurs de simulation proviennent souvent des modèles de composants
  • La validation expérimentale est essentielle pour confirmer les résultats
  • Les incertitudes de mesure doivent être prises en compte dans l'analyse

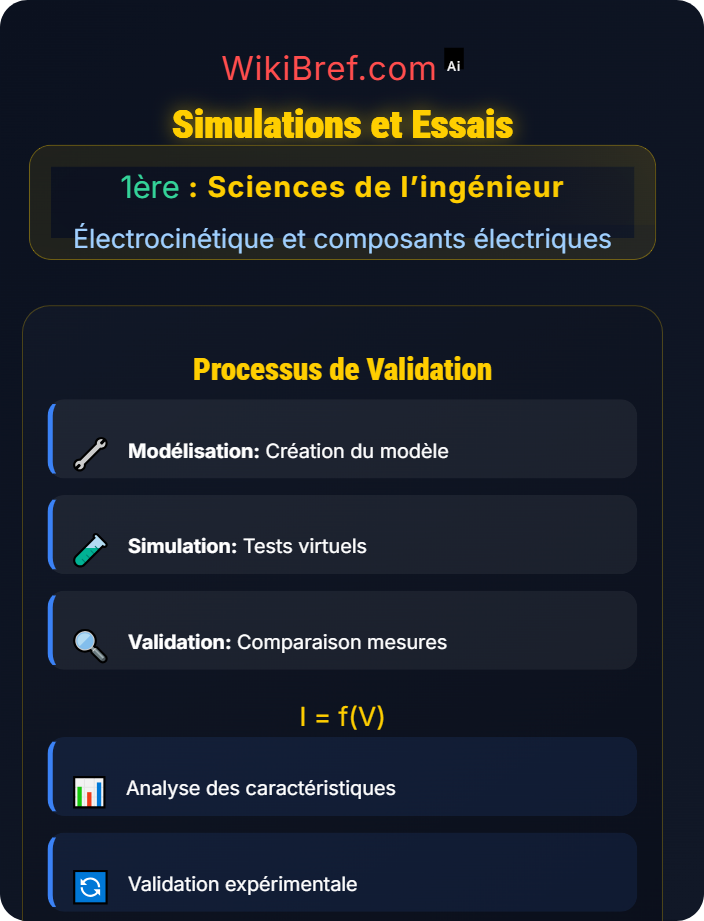

Simulations et essais Composants actifs
