Sciences de l'ingénieur1ère

Phase de planification
Exercices corrigés

Maîtrisez la phase de planification : analyse des contraintes, établissement du planning, allocation des ressources, estimation des coûts et définition des jalons dans la démarche d'ingénierie grâce à ces 5 exercices détaillés.

Concepts & Exercices
\(\text{Planification} = f(\text{Durée}, \text{Ressources}, \text{Coûts}, \text{Risques})\)
Modèle de planification
Planning des activités
P(t) → chronologie
Séquence des tâches
Allocation des ressources
R(n) → personnel
Assignation des compétences
Estimation des coûts
C(t) → budget
Valorisation des ressources
📅
Définition : La phase de planification consiste à organiser les activités, les ressources et les délais pour atteindre les objectifs du projet.
🏗️
Étapes : Analyse des contraintes, établissement du planning, allocation des ressources, estimation des coûts, définition des jalons.
🔗
Objectif : Optimiser l'utilisation des ressources pour atteindre les objectifs dans les délais impartis.
✅
Validation : Le plan doit être cohérent, réalisable et accepté par les parties prenantes.
Exercice 1
Établir un planning pour la conception d'un système de domotique.
Exercice 2
Allouer les ressources humaines pour un projet de robotique éducative.
Exercice 3
Estimer les coûts pour la réalisation d'un prototype de capteur intelligent.
Exercice 4
Définir les jalons et indicateurs de suivi pour un projet de développement logiciel.
Exercice 5
Analyser les risques et définir les contraintes pour un projet d'automatisation industrielle.
Corrigé : Exercices 1 à 3
1 Établissement du planning
Définition :

Planning : Outil de gestion qui organise chronologiquement les activités du projet et leurs dépendances.

Méthode de planification :
  1. Identifier toutes les tâches nécessaires au projet
  2. Évaluer la durée de chaque tâche
  3. Déterminer les dépendances entre les tâches
  4. Construire le diagramme de Gantt ou PERT
  5. Identifier le chemin critique

Système de Domotique - Planning

📋
Tâches principales
• Analyse des besoins (2 semaines)
• Conception architecturale (3 semaines)
• Sélection des composants (1 semaine)
• Intégration logicielle (4 semaines)
• Tests et validation (2 semaines)
🔄
Dépendances
• Conception dépend de l'analyse
• Sélection dépend de la conception
• Intégration dépend de la sélection
• Tests dépendent de l'intégration
🎯
Chemin critique
• Analyse → Conception → Intégration → Tests
• Durée totale : 12 semaines
• Aucun retard possible sans affecter le projet
Étape 1 : Identification des tâches

Lister toutes les activités nécessaires à la réalisation du projet.

Étape 2 : Estimation des durées

Évaluer le temps nécessaire pour chaque tâche avec une marge de sécurité.

Étape 3 : Définition des dépendances

Identifier les relations d'antériorité entre les tâches.

Planning = ∑(Tâches × Durées × Dépendances)
Réponse finale :

Planning complet avec 5 phases principales, dépendances clairement définies et chemin critique identifié (12 semaines).

Règles appliquées :

• Complétude : Toutes les tâches doivent être incluses dans le planning

• Précision : Les durées doivent être réalistes et inclure des marges

• Logique : Les dépendances doivent respecter la séquence logique des opérations

2 Allocation des ressources
Définition :

Allocation des ressources : Attribution des personnes compétentes aux tâches du projet en fonction de leurs compétences et disponibilités.

Méthode d'allocation :
  1. Identifier les compétences requises pour chaque tâche
  2. Évaluer les disponibilités des ressources
  3. Attribuer les ressources aux tâches selon les compétences
  4. Équilibrer la charge de travail
  5. Prévoir des ressources de remplacement

Projet de Robotique Éducative - Ressources

👨‍💻
Ingénieurs en électronique
• 2 ingénieurs pour la conception des circuits
• 1 ingénieur pour la programmation embarquée
• Disponibilité : 100% pendant 6 semaines
🤖
Techniciens en mécanique
• 1 technicien pour la conception du chassis
• 1 technicien pour l'assemblage
• Disponibilité : 80% pendant 4 semaines
📊
Responsables projet
• 1 chef de projet pour coordination
• 1 responsable qualité pour validation
• Disponibilité : 50% pendant toute la durée
Étape 1 : Analyse des compétences

Identifier les compétences techniques nécessaires pour chaque phase du projet.

Étape 2 : Évaluation des disponibilités

Vérifier la disponibilité des ressources pendant les périodes critiques.

Étape 3 : Attribution des tâches

Associer chaque ressource à la tâche correspondant à ses compétences.

Allocation = ∑(Compétences × Disponibilités × Tâches)
Réponse finale :

Allocation optimale : 3 ingénieurs électronique, 2 techniciens mécanique, 2 responsables projet avec répartition des charges équilibrées.

Règles appliquées :

• Adéquation : Chaque ressource doit avoir les compétences requises

• Disponibilité : Prendre en compte les contraintes de disponibilité

• Équilibre : Éviter la saturation des ressources

3 Estimation des coûts
Définition :

Estimation des coûts : Calcul des dépenses prévues pour le projet en tenant compte des ressources humaines, matérielles et autres frais.

Méthode d'estimation :
  1. Identifier les postes de coûts (humain, matériel, outils)
  2. Quantifier chaque poste de coût
  3. Appliquer les taux horaires ou unitaires
  4. Intégrer les frais généraux
  5. Prévoir des provisions pour imprévus

Prototype Capteur Intelligent - Coûts

💼
Coûts humains
• Ingénieur électronique : 120h × 60€/h = 7200€
• Technicien électronique : 80h × 40€/h = 3200€
• Chef de projet : 40h × 70€/h = 2800€
• Total : 13200€
🔧
Coûts matériels
• Composants électroniques : 1500€
• Carte de développement : 800€
• Capteurs : 1200€
• Boîtier : 300€
• Total : 3800€
📊
Coûts indirects
• Frais généraux (15%) : 2550€
• Imprévus (10%) : 1700€
• Total estimé : 17000€
• TVA (20%) : 3400€
• Coût total TTC : 20400€
Étape 1 : Identification des postes de coût

Classer les dépenses en catégories : humain, matériel, outils, services.

Étape 2 : Quantification des coûts

Déterminer les quantités de chaque poste de coût.

Étape 3 : Application des taux

Multipliez les quantités par les taux unitaires.

Coût total = Coût humain + Coût matériel + Frais généraux + Imprévus
Réponse finale :

Coût total estimé : 20400€ TTC (13200€ humain, 3800€ matériel, 2550€ frais généraux, 850€ imprévus).

Règles appliquées :

• Précision : Utiliser des taux horaires réalistes et actualisés

• Complétude : Inclure tous les postes de coût potentiels

• Marge : Prévoir des provisions pour les imprévus

Corrigé : Exercices 4 à 5
4 Jalons et indicateurs
Définition :

Jalons : Points de repère dans le planning qui marquent l'achèvement de phases ou de livrables importants.

Méthode de définition :
  1. Identifier les phases critiques du projet
  2. Fixer des dates d'achèvement pour chaque phase
  3. Définir des indicateurs de performance
  4. Établir des rapports de suivi
  5. Prévoir des revues de projet

Projet de Développement Logiciel - Jalons

🏁
Jalons principaux
• Jalon 1 : Livraison du cahier des charges (Semaine 2)
• Jalon 2 : Fin de la conception archi. (Semaine 5)
• Jalon 3 : Livraison de la version alpha (Semaine 9)
• Jalon 4 : Version bêta (Semaine 12)
• Jalon 5 : Version finale (Semaine 15)
📊
Indicateurs de suivi
• % de tâches terminées
• Écart budgétaire
• Qualité des livrables
• Satisfaction client
• Respect des délais
📈
Revues de projet
• Revue hebdomadaire avec l'équipe
• Revue mensuelle avec les parties prenantes
• Revue de mi-projet
• Revue de fin de projet
Étape 1 : Identification des jalons

Déterminer les points critiques où l'avancement doit être mesuré.

Étape 2 : Définition des indicateurs

Établir des mesures objectives pour évaluer l'avancement.

Étape 3 : Planification des revues

Fixer des moments réguliers pour évaluer et ajuster le projet.

Jalons = ∑(Livraison × Dates × Indicateurs)
Réponse finale :

5 jalons principaux définis avec indicateurs de suivi et revues régulières pour assurer le suivi du projet.

Règles appliquées :

• Visibilité : Les jalons doivent être clairs et mesurables

• Pertinence : Les indicateurs doivent refléter l'état réel du projet

• Réactivité : Les revues permettent des ajustements rapides

5 Analyse des risques
Définition :

Analyse des risques : Processus d'identification, d'évaluation et de traitement des événements pouvant affecter le projet.

Méthode d'analyse :
  1. Identifier les risques potentiels
  2. Évaluer la probabilité et l'impact de chaque risque
  3. Classer les risques par priorité
  4. Élaborer des plans de mitigation
  5. Surveiller les risques pendant le projet

Projet d'Automatisation Industrielle - Risques

Risque Probabilité Impact Niveau Mitigation
Retard de livraison composants 30% Élevé Haut Commande anticipée, fournisseurs alternatifs
Panne de machine critique 10% Très élevé Haut Maintenance préventive, pièces de rechange
Non-conformité réglementaire 20% Élevé Moyen Consultation experts, audits réguliers
Manque de compétences équipe 15% Moyen Moyen Formation, recrutement externe
⚠️
Catégories de risques
• Techniques (technologie, complexité)
• Organisationnels (ressources, coordination)
• Externes (fournisseurs, réglementation)
• Économiques (budget, coûts)
Étape 1 : Identification des risques

Recenser tous les événements potentiels qui pourraient affecter le projet.

Étape 2 : Évaluation des risques

Calculer la probabilité d'occurrence et l'impact potentiel de chaque risque.

Étape 3 : Classement par priorité

Classer les risques selon leur niveau de criticité combinée.

Étape 4 : Plan de mitigation

Élaborer des stratégies pour réduire la probabilité ou l'impact des risques.

Risque = Probabilité × Impact
Réponse finale :

Matrice de risques complète avec probabilités, impacts, niveaux de criticité et plans de mitigation.

Règles appliquées :

• Complétude : Identifier tous les risques potentiels

• Quantification : Attribuer des valeurs objectives aux probabilités et impacts

• Proactivité : Mettre en place des plans de mitigation avant l'occurrence

Cours bien détaillé
\(\text{Qualité Planification} = \frac{\sum(\text{Tâches Planifiées})}{\text{Total Tâches}} \times \frac{\sum(\text{Ressources Attribuées})}{\text{Total Ressources}} \times 100\)
Indicateur de qualité
📅
Définition : La phase de planification organise les activités, ressources et délais pour atteindre les objectifs du projet.
🏗️
Étapes : Analyse contraintes, planning, allocation ressources, estimation coûts, définition jalons.
🔗
Objectif : Optimiser l'utilisation des ressources pour atteindre les objectifs dans les délais.
✅
Validation : Le plan doit être cohérent, réalisable et accepté par les parties prenantes.
💡
Conseil : Utiliser des outils comme MS Project ou GanttProject pour la planification
🔍
Attention : Prévoir des marges de sécurité dans les durées et les budgets
⚡
Astuce : Appliquer la méthode PERT pour les projets complexes
📋
Méthode : Documenter systématiquement tous les jalons et indicateurs
✅
Vérification : Valider le planning avec les équipes concernées avant exécution
Méthodes de planification :
  • Gantt : Représentation chronologique des tâches
  • PERT : Méthode probabiliste pour les projets complexes
  • CPM : Chemin critique pour identifier les tâches critiques
  • WBS : Décomposition en structures de travail
Règles importantes :
  • Le planning doit être réaliste et tenir compte des contraintes
  • Les jalons doivent marquer des points de validation importants
  • Les risques doivent être identifiés et traités dès la phase de planification
  • La communication entre les équipes est essentielle pour la réussite
Principes fondamentaux :
  • Réalisme : Les estimations doivent être fondées sur des données concrètes
  • Flexibilité : Prévoir des ajustements possibles pendant le projet
  • Transparence : Le planning doit être accessible aux parties prenantes
  • Adaptabilité : Capacité d'ajuster le plan en fonction des imprévus

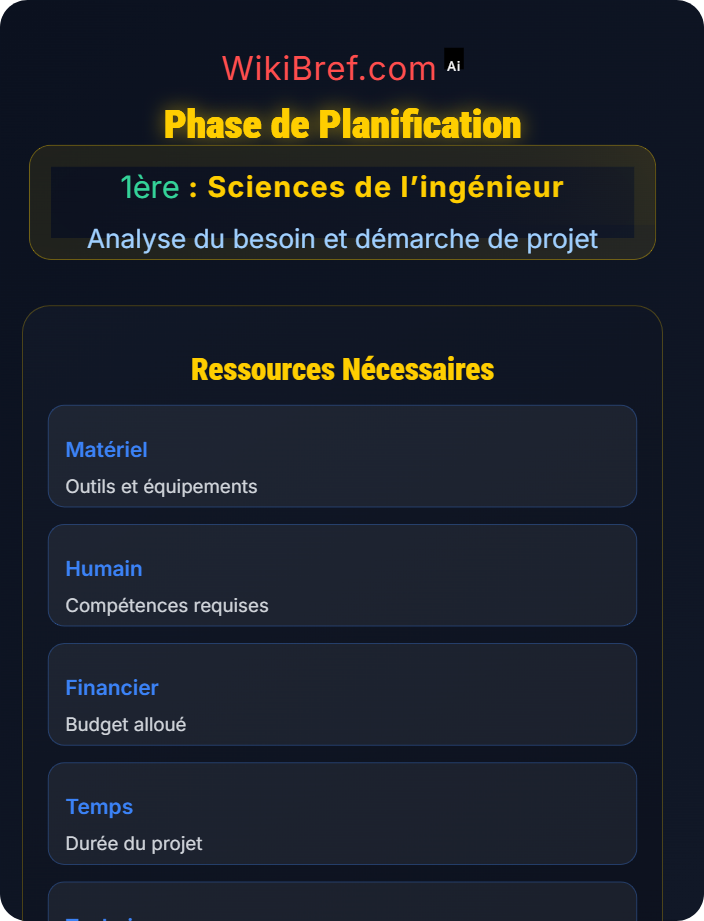

Phase de planification Phases d’un projet d’ingénierie
