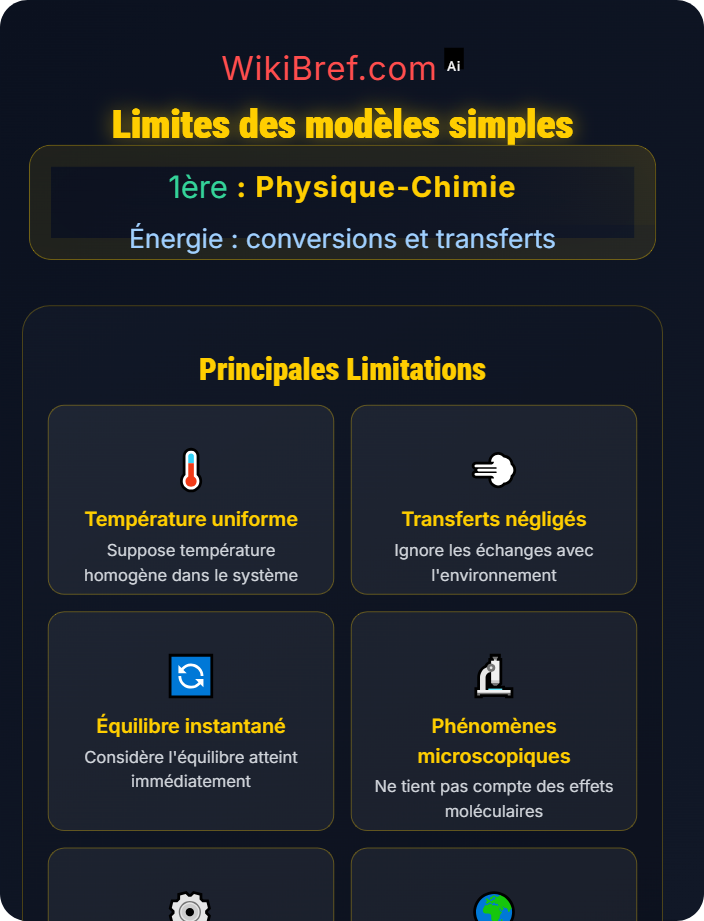

Limites des approximations
Modèle de Newton : \(\frac{dT}{dt} = -k(T - T_{ext})\) avec la solution \(T(t) = T_{ext} + (T_0 - T_{ext})e^{-kt}\) où T(t) est la température à l'instant t, T_ext la température extérieure, T_0 la température initiale, k le coefficient de refroidissement.
- Appliquer la solution du modèle de Newton
- Calculer la température prédite à t = 500 s
- Comparer avec la température réelle
- Calculer l'erreur relative
T_ext = 20°C
k = 0,01 s⁻¹
t = 500 s
T(t) = T_ext + (T_0 - T_ext)e^(-kt)
T(500) = 20 + (100 - 20)e^(-0,01×500)
T(500) = 20 + 80e^(-5)
e^(-5) ≈ 0,0067
T_pred = 20 + 80×0,0067 = 20 + 0,54 = 20,54°C
T_réelle = 45°C
Erreur = |T_réelle - T_pred| = |45 - 20,54| = 24,46°C
Erreur relative = (T_réelle - T_pred)/T_réelle = (45 - 20,54)/45 = 0,54 ou 54%
L'erreur du modèle de Newton est de 54% par rapport à la température réelle de 45°C.
• Modèle de Newton : Hypothèse de transfert linéaire proportionnel à ΔT
• Limite du modèle : Devient inexact pour des écarts de température importants
• Erreur relative : Indicateur de précision du modèle
Modèle linéaire : Hypothèse de proportionnalité directe entre variables. Modèle quadratique : Prise en compte de termes du second ordre pour représenter des effets non-linéaires.
Quadratique: y = ax + bx²
Modèle linéaire : y = ax (hypothèse de proportionnalité)
Modèle quadratique : y = ax + bx² (prise en compte des effets non-linéaires)
• Simplicité de calcul
• Facilité d'interprétation
• Moins de paramètres à déterminer
• Ne capture pas les effets non-linéaires
• Précision réduite pour de grands écarts
• Hypothèses restrictives
• Meilleure représentation des phénomènes réels
• Prise en compte des interactions complexes
• Domaine de validité étendu
Le modèle quadratique est plus précis mais plus complexe que le modèle linéaire. Le choix dépend du compromis entre précision et simplicité requis.
• Compromis précision-complexité : Plus de termes = plus de précision mais moins de simplicité
• Domaine de validité : Les modèles simples sont valables dans des conditions restreintes
• Phénomènes non-linéaires : Nécessitent des modèles plus sophistiqués
Loi de Stefan-Boltzmann : \(\Phi = \sigma \epsilon S T^4\) où Φ est le flux rayonné, σ la constante de Stefan-Boltzmann (5,67×10⁻⁸ W/m²·K⁴), ε l'émissivité, S la surface, T la température absolue. Ce modèle est intrinsèquement non-linéaire (T⁴).
σ = 5,67×10⁻⁸
S = 1 m²
ε = 1
Φ = σεST⁴
Φ = 5,67×10⁻⁸ × 1 × 1 × (1000)⁴
Φ = 5,67×10⁻⁸ × 10¹² = 56,700 W = 56,7 kW
Si on suppose Φ ≈ kT (approximation linéaire), cette hypothèse est fausse
Le rayonnement est proportionnel à T⁴, pas à T
L'approximation linéaire sous-estime considérablement le flux
Erreur : >99% car T⁴ croît beaucoup plus rapidement que T
À haute température, le rayonnement devient prépondérant
Les modèles linéaires échouent complètement
Le flux rayonné par le corps noir à 1000 K est de 56,7 kW. Une approximation linéaire serait extrêmement inexacte, soulignant les limites des modèles simples pour les phénomènes non-linéaires.
• Rayonnement T⁴ : Phénomène fortement non-linéaire
• Limites du linéaire : Impossible d'approximer correctement T⁴ par T
• Haute température : Le rayonnement domine les autres modes de transfert
Modèle de Newton : \(\frac{dT}{dt} = -k(T - T_{ext})\) repose sur l'hypothèse d'un transfert thermique proportionnel à l'écart de température. Cette hypothèse est valide uniquement pour de petits écarts de température.
• Transfert thermique proportionnel à l'écart de température
• Coefficient de transfert constant
• Conditions stationnaires
• À haut ΔT, le rayonnement (proportionnel à T⁴) devient prépondérant
• Le coefficient de transfert dépend de la température
• Les propriétés thermiques varient avec la température
• Le modèle prédit un refroidissement exponentiel
• En réalité, le refroidissement est plus rapide à cause du rayonnement
• L'erreur augmente exponentiellement avec ΔT
• Modèle inutilisable pour des températures très différentes
• Nécessité de modèles plus complexes pour haute précision
• Validation expérimentale nécessaire
Le modèle de Newton échoue pour de grands écarts de température car il néglige les effets non-linéaires comme le rayonnement thermique (proportionnel à T⁴), supposant à tort un transfert linéaire.
• Domaine de validité : Modèles simples valables pour petits écarts
• Non-linéarités : Deviennent prépondérantes à grand ΔT
• Rayonnement : Proportionnel à T⁴, pas à T
Convection naturelle : Transfert thermique par déplacement de fluide induit par des différences de densité. Le flux convectif est donné par : \(\Phi_{conv} = hS(T_{surface} - T_{fluide})\) où h est le coefficient de transfert convectif.
Dans un système thermique, trois modes peuvent coexister :
• Conduction : dans les solides
• Convection : dans les fluides (forcée ou naturelle)
• Rayonnement : entre surfaces à distance
• Se produit spontanément sans pompe ou ventilateur
• Cruciale dans les systèmes de refroidissement passif
• Peut représenter 50-80% du transfert total
• Sous-estimation du taux de refroidissement
• Erreur dans la prédiction des températures
• Dimensionnement incorrect des systèmes
Pour un radiateur vertical, la convection naturelle peut transporter plus de chaleur que la conduction et le rayonnement combinés
Négliger la convection naturelle dans un modèle thermique conduit à une sous-estimation importante du transfert thermique, entraînant des erreurs dans la prédiction des températures et un mauvais dimensionnement des systèmes de refroidissement.
• Superposition des effets : Tous les modes doivent être pris en compte
• Convection naturelle : Peut être dominante dans certains systèmes
• Modèles complets : Nécessaires pour une précision optimale
- Erreur relative : e = (v_exacte - v_approx)/v_exacte
- Validation expérimentale : Comparaison avec mesures réelles
- Analyse dimensionnelle : Vérification des grandeurs physiques
- Ordres de grandeur : Estimation des contributions relatives
- Les modèles simples reposent sur des hypothèses restrictives
- Les effets non-linéaires deviennent prépondérants à grand écart de température
- La convection naturelle peut être négligée dans certains cas mais pas toujours
- Le rayonnement est proportionnel à T⁴, pas à T
