Niveaux de Fonctions
Niveau 1 - Fonction Principale
FP1 : Transmettre l'énergie
Niveau 2 - Fonctions Secondaires
FS1 : Adapter la puissance
FS2 : Convertir l'énergie
FS3 : Transmettre le mouvement
Niveau 3 - Fonctions Techniques
FT1 : Réduire la vitesse
FT2 : Inverser le sens
FT3 : Coupler/Découpler
\( \text{Fonction}_{principale} = \sum \text{Fonctions}_{secondaires} \)
Fonction principale : But du système
Fonction secondaire : Moyen d'atteindre le but
Fonction technique : Solution concrète
Fonction de service : Maintien du système

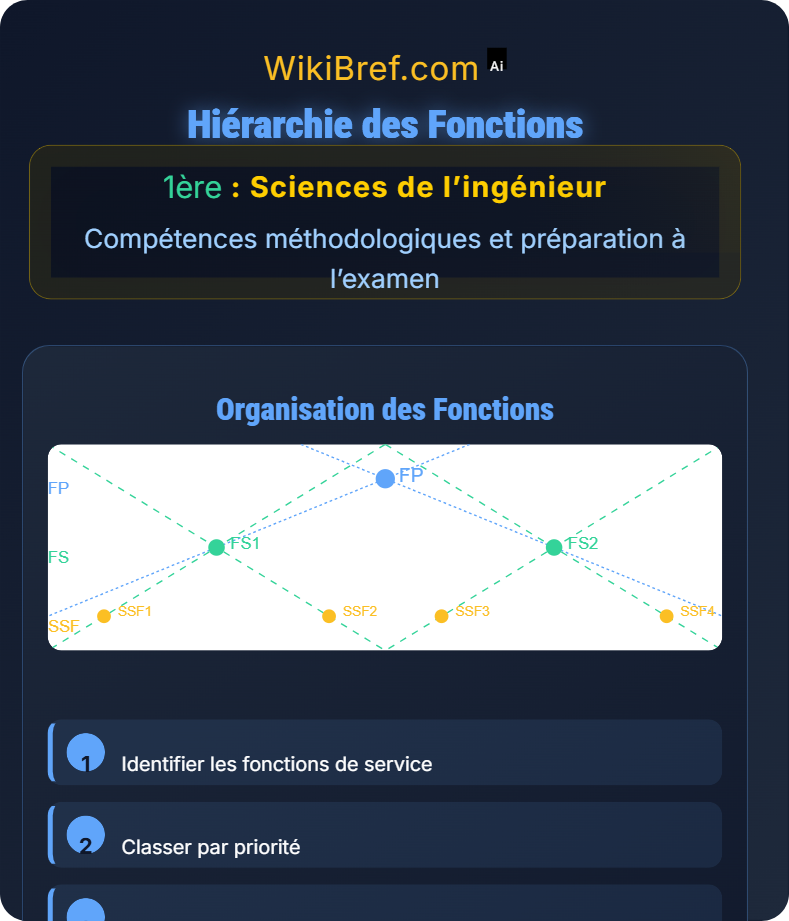

Arborescence des Fonctions
FP1 : Transmettre
FS1 : Adapter
FS2 : Convertir
FS3 : Protéger
FT1 : Réduire
FT2 : Multiplier
FT3 : Inverser
Analyse descendante
Classification par niveaux
Relations fonctionnelles
Objectifs clairs
Exemples Pratiques
Robot industriel
FP1 : Manipuler des pièces
FS1 : Positionner l'organe terminal
FS2 : Saisir la pièce
FS3 : Détecter la pièce
FT1 : Translation, rotation
FS1 : Positionner l'organe terminal
FS2 : Saisir la pièce
FS3 : Détecter la pièce
FT1 : Translation, rotation
Système de freinage
FP1 : Arrêter le véhicule
FS1 : Convertir énergie cinétique
FS2 : Amplifier effort
FS3 : Commander le freinage
FT1 : Friction, hydraulique
FS1 : Convertir énergie cinétique
FS2 : Amplifier effort
FS3 : Commander le freinage
FT1 : Friction, hydraulique
Monte-charge
FP1 : Déplacer charges verticalement
FS1 : Supporter la charge
FS2 : Propulser la charge
FS3 : Sécuriser le déplacement
FT1 : Motorisation, câbles
FS1 : Supporter la charge
FS2 : Propulser la charge
FS3 : Sécuriser le déplacement
FT1 : Motorisation, câbles
Système de climatisation
FP1 : Maintenir température
FS1 : Produire froid
FS2 : Distribuer air
FS3 : Contrôler ambiance
FT1 : Compresseur, évaporateur
FS1 : Produire froid
FS2 : Distribuer air
FS3 : Contrôler ambiance
FT1 : Compresseur, évaporateur
Critères de hiérarchisation
Importance fonctionnelle
Dépendances fonctionnelles
Fréquence d'utilisation
Complexité technique
Méthodes d'Analyse
Analyse fonctionnelle externe
Diagramme FAST
Analyse des chaînes fonctionnelles
Classification des besoins
Itération et validation
Documentation des solutions
Bonnes pratiques
Identifier clairement les FP
Classer par ordre d'importance
Évaluer les interactions
Respecter la traçabilité
\( \text{Hiérarchie} = f(\text{Fonction}_1, \text{Fonction}_2, ..., \text{Fonction}_n) \)
