Classification par fonction
Transmission de mouvement
Transfert d'énergie d'un élément moteur à un élément récepteur sans modification de nature.
Transformation de mouvement
Changement de nature du mouvement (rotation ↔ translation, circulaire ↔ rectiligne).
\( R_t = \frac{\omega_s}{\omega_e} = \frac{N_s}{N_e} \)
Rapport de transmission

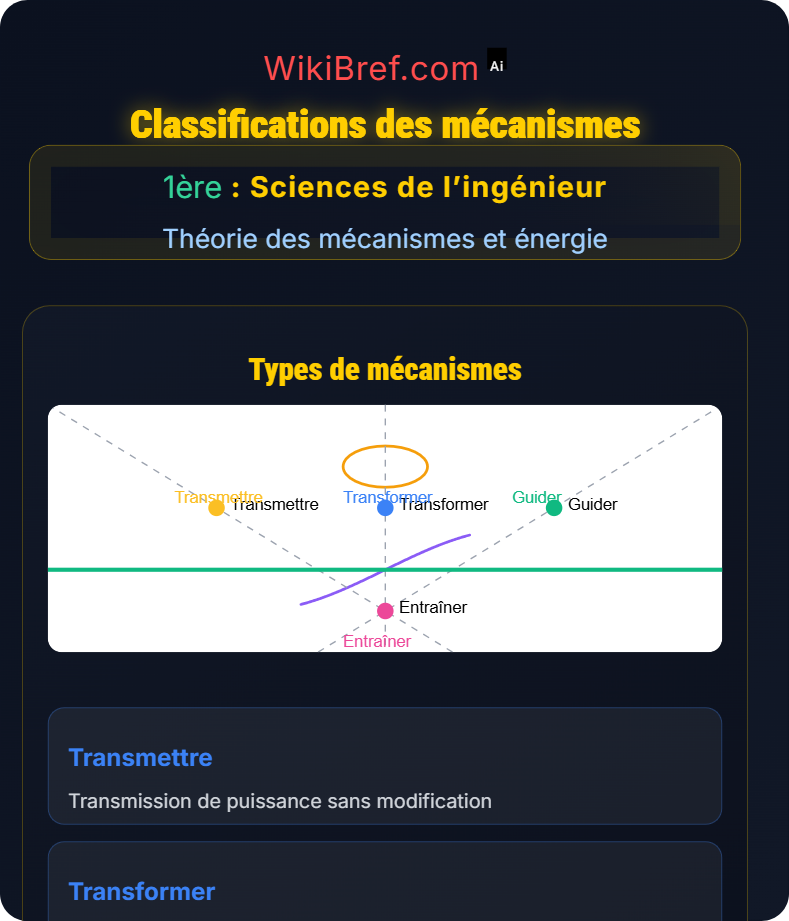

Catégories principales :
🔄 Transmission directe
⚙️ Transmission par obstacle
⚙️ Transmission par adhérence
🔄 Transformation de mouvement
⚙️ Transmission par obstacle
⚙️ Transmission par adhérence
🔄 Transformation de mouvement
Exemples :
🚗 Boîte de vitesse
🚲 Chaîne de vélo
🏗️ Vis-écrou
🚪 Système bielle-manivelle
🚲 Chaîne de vélo
🏗️ Vis-écrou
🚪 Système bielle-manivelle
Classification par nature
Mécanismes à articulation
Mécanismes à engrenages
Mécanismes à friction
Mécanismes à fluide
Formules essentielles
\( P = C \cdot \omega \)
Puissance mécanique
\( \eta = \frac{P_s}{P_e} \)
Rendement
Rapport de réduction
\( i = \frac{Z_{menante}}{Z_{menée}} \)
Méthodes & Conseils
Identifier le type de mouvement entrée/sortie
Analyser les liaisons entre pièces
Déterminer les rapports de transmission
Calculer les vitesses et couples
Évaluer le rendement global
Règles essentielles
Règle 1 :
Chaque mécanisme a une fonction spécifique de transmission ou transformation
Règle 2 :
Le rendement diminue avec la complexité du mécanisme
Règle 3 :
La classification aide à comprendre le comportement cinématique
Exemples détaillés
Engrenages droits
Rapport de transmission : i = Z1/Z2
Entraxe : a = (d1+d2)/2
Puissance transmise : P = C·ω
Rendement typique : 98%
Entraxe : a = (d1+d2)/2
Puissance transmise : P = C·ω
Rendement typique : 98%
Système vis-écrou
Conversion rotation ↔ translation
Pas de la vis : p (mm/tour)
Déplacement : ΔL = n·p (n tours)
Rendement : η = tan α / tan(α+φ) (α: angle de frottement)
Pas de la vis : p (mm/tour)
Déplacement : ΔL = n·p (n tours)
Rendement : η = tan α / tan(α+φ) (α: angle de frottement)
Erreurs fréquentes
Erreur 1 :
Confondre transmission et transformation de mouvement
Erreur 2 :
Oublier les pertes dans le calcul de rendement
Erreur 3 :
Ne pas distinguer les différents types d'engrenages
