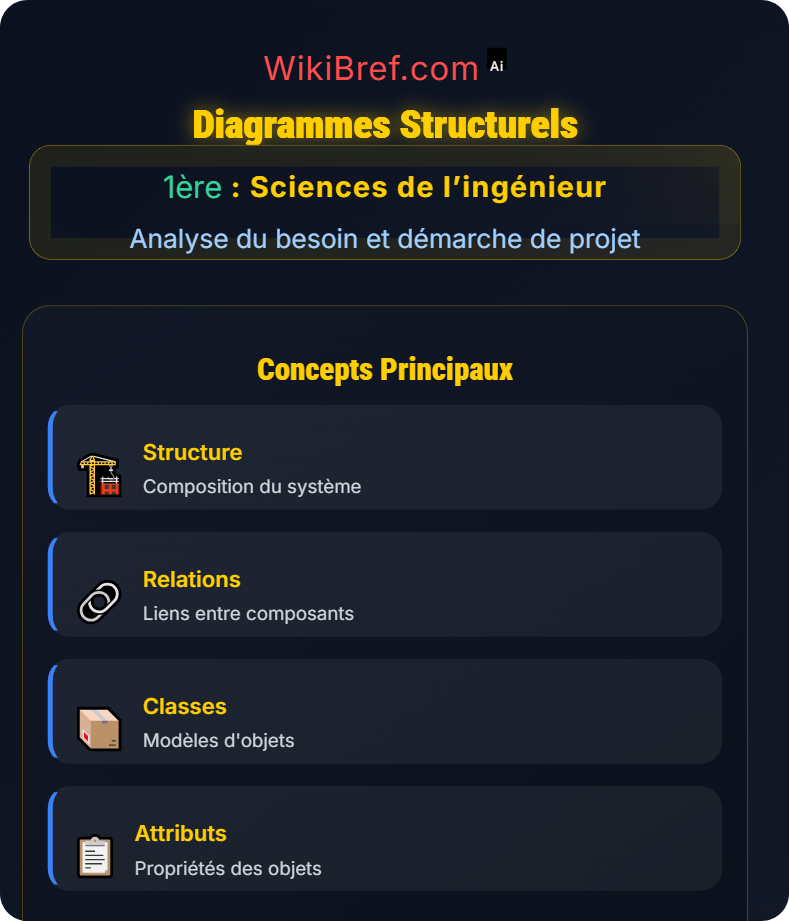

Diagrammes structurels
Structure = Σ Composants + Relations
Représentation statique de l'architecture
Définition :
Les diagrammes structurels montrent l'organisation statique d'un système en mettant en évidence les composants, leurs propriétés et les relations entre eux. Ils décrivent la structure du système à un moment donné.
Objectif :
Modéliser la structure interne d'un système, les relations entre ses composants et leur organisation hiérarchique.
Types de diagrammes structurels
Diagramme de classes
Diagramme de composants
Diagramme de paquetages
Diagramme de blocs définitifs
Diagramme d'objets
Diagramme de profil
Relations structurelles
Association
Dépendance
Héritage
Composition
Conseils & Astuces
Identifier clairement les entités principales
Respecter les multiplicités des associations
Différencier les types de relations
Utiliser des noms explicites pour les éléments
Documenter les contraintes structurelles
Erreurs Fréquentes
Erreur 1 :
Confusion entre héritage et composition
Erreur 2 :
Omission des multiplicités dans les associations
Erreur 3 :
Surcharge de détails dans un seul diagramme
